一、概述

NS3100系列分布式遠動裝置是保定市北星科技有限公司集十幾年的實踐經驗，根據電力系統自動化監測和實時控制的要求，借鑒國內外同類產品技術，開發研制的新一代微機遠動裝置。它采用新的分布式概念，各I/O單元都采用16位微處理器，和主站可進行遠程通訊。NS3100系列本身可構成獨立的SCADA系統分站控制器。

NS3100功能齊全，可用于電力監控系統中。由于采用高速、低噪音高可靠的CMOS邏輯器件，可編程邏輯陣列技術，使其具有更好的靈活性，并減少了邏輯線路。NS3100的主要功能為：狀態量輸入、報警輸入、脈沖累積輸入、事件順序記錄（SOE），模擬量輸入/輸出和開關量輸出，可以完成諸如自動發電控制（AGC），變壓器分接頭調整等特殊應用功能。

作為新一代的RTU，它可專門用作站內自動化，需要高可靠性的無人站及各種電度量信息采集場合。NS3100使用更為緊湊，智能的各種I/O，NS3100具有更長周期的使用壽命。當需要擴充、增加功能時，只需要簡單的擴充I/O單元，增加應用軟件，而不需要替換已有的NS3100設備，一但您選定了NS3100，它可以使您的運行成本更低，而且易于安裝和維護。

二、 NS3100系統配置

NS3100系統包括管理單元及其它I/O功能單元：

NS3100MTX通訊單元：連接其它I/O單元及多個外部智能設備的數據集中器。

NS3100MCI管理單元：數據管理。

NS3100MCK測控單元：測量一回線路的全數據、16路狀態量輸入、一路開關量的合/掉閘操作及2路模擬量輸入。

NS3100MTY綜合單元：調整2臺變壓器分頭，并采集分頭位置。

NS3100MAI（交流）采集單元：采集1條線路的全數據。

NS3100MAI模擬量輸入單元：采集32路模擬量輸入

NS3100MAO模擬量輸出單元：控制4路模擬量輸出

NS3100MDI狀態量輸入單元： 采集64路狀態量輸入

NS3100MDO數字量輸出單元： 控制8路開關量的合/掉閘操作

NS3100MOD調制解調器單元： 兩路調制解調器

NS3100GPS衛星同步時鐘：   GPS衛星時鐘

NS9081   網絡通訊單元：   可將101或CDT規約轉換為104規約

NS3100MPO：電源切換單元

NS3100當?shù)乇O(jiān)控系統

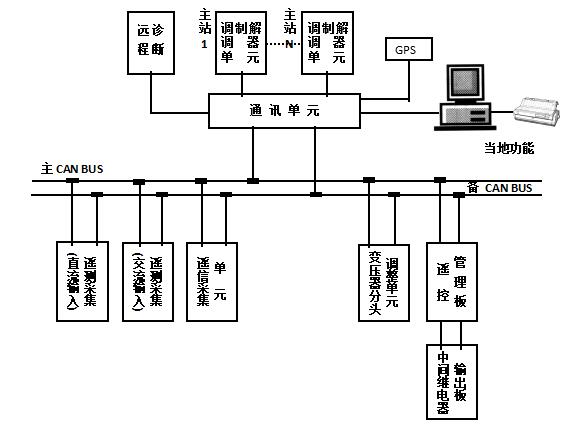

1、NS3100系統構成：

1．系統內部通信：

NS3100系統內部通信通過控制器局部網CAN（Controller  Aera  Network）完成。CAN BUS屬現場總線（Field  bus）范疇，是一種串行通信協議。具有多主站依據優先權進行總線訪問，無破壞性的基于優先權的仲裁，配置靈活，遭破壞的幀可自動重發，故障節點判別及自動脫離等特點。速率1M，節點間長通信距離10公里。依靠CAN BUS這些優點，NS3100系統組成了一個實時性好、速率高、可靠性高的內部通信網絡。

NS3100系統內部具有兩條獨立的CAN BUS，即可做為主/備用，又可獨立使用。

2．系統外部通信：

與主站通信可通過NS3100MOD（調制解調器單元）完成，也可通過RS232連接其它通信設備，滿足不同的信道需要。

與站內其它智能設備連接，可通過RS232/RS485接口完成。

3．系統電源：

NS3100系統中，對電源的要求為直接輸入交流電源（AC 220V）或直流電源（DC220V）。

4．系統的機械結構：

NS3100的機械設計滿足電力企業及工業現場所提出的環境要求。

系統中的功能單元全部采用密封式金屬外殼機箱，外形尺寸有兩種：19″/483mm寬×140mm深×2U/88mm高或9.5″/216mm寬×140mm深×2U/88mm高，兩個9.5″機箱可聯接為19″。機箱安裝架及面板采用金屬板，全部部件均采用噴塑處理。

NS3100提供的屏體為戶內立柜式，前門為玻璃板單門，后門為雙開鐵門，上部配有通風孔，下部有密封性好的電纜孔。兩側為活動插板門便于拆卸施工，方便接線、組屏和運輸。

機柜尺寸2260×800×550mm或2360×800×600mm，顏色為淺砂色（尺寸、顏色由用戶決定）。

2、NS3100系統設計特點：

1．系統的可靠性

每個功能單元自帶微處理器，功能單一

采用高速低功耗、低噪聲、高可靠性的CMOS邏輯器件

雙路CAN BUS可做為系統內部的主/備通訊鏈路

支持雙機熱備份，故障時自動切換

摒屏傳統插板式結構，減少接觸問題帶來的隱患

2．系統的擴充性

CAN BUS在系統內的應用，為系統的擴充提供了良好的條件，無論是系統擴容還是增加新的功能單元，都無須改變原有的系統結構。豐富的串口資源及所支持的多種總線聯接方式，為聯接日益增多的外部智能設備提供了強有力的支持。

3．系統的可維護性

系統內各單元具有自檢、自診斷功能，提供面板LED指示，并可利用各種方式，報告主站。

系統的各單元支持帶電熱拔插。

提供RTU組態軟件，可現場定義或修改RTU各種參數。

現場大屏幕液晶顯示，方便現場觀察數據。

系統支持遠程維護，可遠程修改各種參數或查看RTU的運行狀態。

3、系統性能指標：

1．環境條件：

環境溫度：-5℃～55℃

相對濕度：5%～95%無凝露

大氣壓：66～108KPa

2．輸入電源要求：

100V～280V  AC  50HZ±5HZ

90V～360V   DC

3．輸入量：

模擬量：0～120VAC

0～6A  AC

狀態量：24VDC  48VDC  110VDC  220VDC可選

直流量：+10V  +5V  4～20mA可選

脈沖量：脈沖寬度≥20ms

4．系統性能指標：

交流采樣精度：    U、I≤0.2%

P、Q≤0.5%

直流采樣精度：綜合誤差≤0.5%

SOE分辯率：           ≤2ms

遙控中間繼電器接點容量：    DC  220V  5A

有載調壓中間繼電器接點容量：AC  220V  10A

通道接收電平：-40dB～0dB

通道中心頻率：1700HZ±400   3000HZ±150可選
