一、概述

氧化鋅避雷器絕緣在線監測系統，能在線實時監測其運行狀態：可以在不停電的情況下對避雷器泄露電流、阻性電流進行實時數據遠程傳輸，從而有效及時的檢測避雷器內部缺陷，尤其是閥體受潮、內部組件老化等，避免由于避雷器損壞而引起電網系統故障。

二、系統特點

★實時監測三相氧化鋅避雷器的全電流、阻性電流、參考電壓。

★具有RS485、GPRS、IEC61850三種通訊方式,可直接接入大客戶DCS系統。

★具有自診斷功能，可以對系統供電電源、溫濕度、芯片狀態、上電狀態、通訊狀態進行監控上傳。

★靈活的報警方式，報警值可任意設置，可繼電器節點輸出報警、通訊報警。

★裝置采樣周期小于5分鐘/次，本地能夠存儲1個月數據，并能通過外部接口導出。

★裝置的外殼達到IP55防護等級，防塵、防振、防潮。

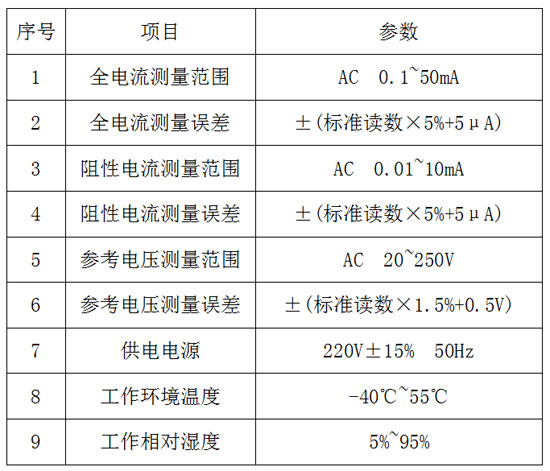

三、技術參數

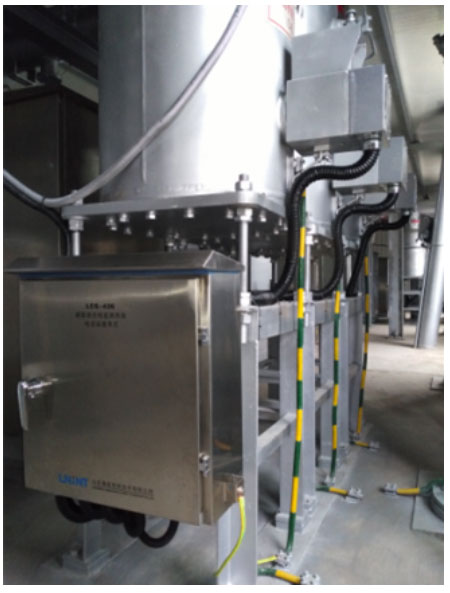

四、現場施工案例

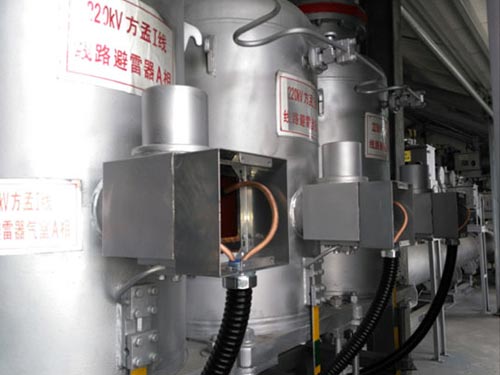

220kV變電站GIS避雷器在線監測(傳感器內置)
